Ki materyèl X6CrNiTi18-10 ye?
Kite yon mesaj
Ki materyèl X6CrNiTi18-10 ye?
X6CrNiTi18-10 se yon Titàn-estabilize austenitic Nerjaveèi, souvan refere yo kòm AISI 321, Alloy 321, BS 321S31, oswa 1.4541, ak ki dwe nan seri a asye V2A. Materyèl sa a karakterize pa ekselan rezistans korozyon li yo (ak yon valè PREN ki sòti nan 17.0 a 19.0) ak rezistans chalè jiska 850 degre, ki fè li apwopriye pou aplikasyon nan pwosesis chimik, sistèm echapman otomobil, ak ekipman wo-tanperati.
Ki ekivalan a X6CrNiTi18-10?
X6CrNiTi18-10 (materyèl nimewo 1.4541) se yon Titàn -estabilize, austenitic Nerjaveèi ekivalan a AISI 321 (USA), SUS321 (Japon), ak 321S31 (UK). Li se souvan itilize pou rezistans wo-tanperati ak nan endistri chimik / avyon akòz estabilizasyon li yo kont korozyon entèrgranulèr.
X6CrNiTi18-10 konpozisyon chimik (fraksyon mas / %) dapre EN 10088 Creole
| Eleman | Senbòl | Kontni (%) |
|---|---|---|
| Kabòn | C | Mwens pase oswa egal a 0.08 |
| Silisyòm | Si | Mwens pase oswa egal a 1.00 |
| Manganèz | Mn | Mwens pase oswa egal a 2.00 |
| Fosfò | P | Mwens pase oswa egal a 0.045 |
| Souf | S | Mwens pase oswa egal a 0.015(Mwens pase oswa egal a 0.030 pou pwodwi long) |
| Kwòm | Kr | 17.00 – 19.00 |
| Nikèl | Ni | 9.00 – 12.00 |
| Titàn | Ti | 5 × C Mwens pase oswa egal a Ti Mwens pase oswa egal a 0.70 |
X6CrNiTi18-10 stianless Steel Pwopriyete Mekanik (Solisyon Rekwit Kondisyon + AT)
| Pwopriyete | Valè | Inite |
|---|---|---|
| Fòs rupture (Rm) | 500 – 700 | MPa (N/mm²) |
| Fòs Sede (Rp0.2) | Pi gran pase oswa egal a 200 | MPa (N/mm²) |
| Fòs Sede (Rp1.0) | Pi gran pase oswa egal a 230 | MPa (N/mm²) |
| elongasyon (A) | Pi gran pase oswa egal a 40(Pi gwo pase oswa egal a 35 pou epesè <3 mm) | % |
| Enèji enpak (ISO-V, Tanperati chanm) | Pi gran pase oswa egal a 100 | J |
| Dite (HBW) | Mwens pase oswa egal a 215 | Brinell |
X6CrNiTi18-10 asye Pwopriyete fizik (nan tanperati chanm)
| Pwopriyete | Valè |
|---|---|
| Dansite | 7.9 kg/dm³ |
| Modil elastik (20 degre) | 200 GPa |
| Kondiktivite tèmik (20 degre) | 15 W/(m·K) |
| Kapasite chalè espesifik (20 degre) | 500 J/(kg·K) |
| Rezistans elektrik (20 degre) | 0.73 Ω·mm²/m |
| Pwopriyete mayetik | Ki pa-mayetik(estrikti austenitic, yon ti kras mayetik apre travay frèt) |
Tretman Chalè & Pwosesis Espesifikasyon
| Kalite Pwosesis | Ranje Tanperati | Metòd refwadisman |
|---|---|---|
| Solisyon Recuit (+AT) | 1020 degre - 1120 degre | Trempe dlo oswa refwadisman lè rapid |
| Fòmasyon cho | 1200 degre - 900 degre | Refwadisman lè |
| Estabilizasyon Recuit | 850 degre - 950 degre | Refwadisman lè |
| Soudabilite | Ekselan | Pa gen prechofaj ki nesesè; tretman chalè apre-soude jeneralman pa nesesè |
X6CrNiTi18-10 Nerjaveèi: Rezistans korozyon
X6CrNiTi18-10 (1.4541 / AISI 321) se yon asye pur Titàn-estabilize austenitic ak ekselan rezistans korozyon nan anviwònman natirèl atmosferik, dlo, ak asid fèb. Akòz estabilizasyon Titàn, li ofri rezistans siperyè nan korozyon entègranulèr, patikilyèman apre soude, ak reziste oksidasyon jiska 850 degre.
X6CrNiTi18-10 Nerjaveèi: Rezistans segondè-tanperati
X6CrNiTi18-10 (1.4541 / AISI 321) se yon Titàn -estabilize austenitic Nerjaveèi ki renome pou ekselan rezistans tanperati wo li yo, ak yon tanperati sèvis maksimòm ki rive nan 850 degre (1560 degre F); nan atmosfè oksidan, tanperati sèvis potansyèl li yo ka pwolonje menm pi wo, jiska 870 degre.
X6CrNiTi18-10 Nerjaveèi: Soudabilite
X6CrNiTi18-10 (1.4541/AISI 321) asye pur prezante ekselan soudabilite epi li apwopriye pou tout pwosesis fizyon estanda, ki gen ladan TIG, MIG, ak MAG, san yo pa mande tretman chalè apre -soude. Kòm yon asye austenitic Titàn-estabilize, li anpeche korozyon entègranulè san yo pa bezwen rkwir solisyon apre soude.
GNEE ofri sèvis koube, pwensonaj, ak soude ki adapte ak desen teknik espesifik ou yo. Nou kenbe yon stok konsiderab plak klas 1.4541 (321), sa ki pèmèt chajman imedya. Nou itilize ekspòtasyon -konfòme anbalaj-espesyalman palèt an bwa oswa kès ki apwopriye pou machandiz lanmè-pou asire ke machandiz yo rete san domaj pandan transpò.

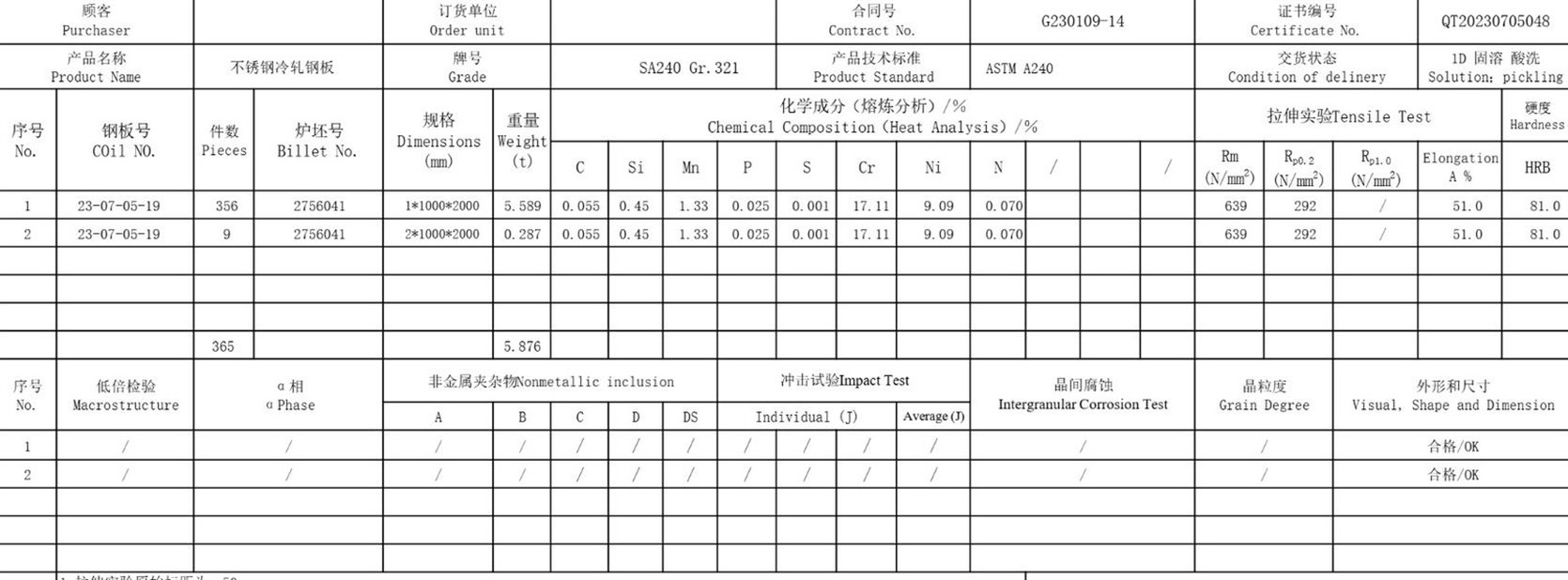

Dokimantasyon ki akonpaye yo: Nou bay dokimantasyon trasabilite konplè, ki gen ladan yon Sètifika Tès Mill (MTC) ki konfòm ak estanda EN 10204 3.1. Dokiman sa a kouvri analiz konpozisyon chimik, done pwopriyete mekanik, ak yon rapò tès Intergranular Kowozyon (IGC) an akò ak EN ISO 3651-2.
| Kategori pwodwi | Lajè / Gwosè | Longè | |
| Cho woule plak | 3.0mm - 120mm | 1000 / 1250 / 1500 / 2000 / 2500mm | Jiska 12000mm |
| Fèy woule frèt | 0.3mm - 6.0mm | 1000 / 1219 / 1250 / 1500mm | 2000 / 2438 / 3000 / 6000mm |
| Bobin asye pur | 0.3mm - 12.0mm | 10mm - 2000mm | Fòm bobin (Fant nan gwosè) |
Espesifikasyon Pwovizyon pou
| Karakteristik | Spesifikasyon Disponib nan Gnee |
| Estanda | EN 10088-2, EN 10088-3, EN 10216-5, ASTM A240/A480 |
| Kondisyon livrezon | SVT(Solisyon trete),+AT(rekuit),+C(Travay frèt) |
| Gwoup fòs | R500(Fòs Tensile: 500 - 700 MPa) |
| Sifas fini | 1D (HRAP), 2B (woule frèt), BA (Kleyan rkwit), No.4, HL (Hairline), glas |
| Kondisyon Edge | Mill Edge oswa Slit Edge |
| Tolerans | EN 10051 (woule cho), EN 10259 (woule frèt), ISO 9445 |
| Sètifikasyon | EN 10204 3.1MTC, 3.2 Twazyèm Pati (SGS, BV, TUV, Lloyd's) |
