ASTM A790 S32205 Duplex Nerjaveèi asye tiyo pou endistri gaz lwil oliv

Poukisa tiyo yo nan endistri lwil oliv ak gaz kontinye soufri nan korozyon pitting, krak korozyon estrès (SCC), oswa menm echèk toudenkou lè yo ekspoze a anviwònman piman bouk-tankou sa yo ki karakterize pa gwo kontni klori, ekspoze H₂S, ak tanperati ki ba? Kle a se nan si konpozisyon chimik materyèl la, valè PREN, estanda konfòmite, ak pwopriyete mekanik vrèman satisfè kondisyon yo ki mande pou sèvis yo.



GNEE se yon founisè nanASTM A790 S32205 duplex tiyo asye pur, vante yon kapasite pwodiksyon chak mwa nan 350 tòn. Nou ofri sèvis livrezon serye pou tiyo asye duplex nan 15 a 25 jou, akonpaye pa dokiman enspeksyon konplè. Tout ASTM A790 S32205 duplex tiyo asye pur ki fabrike pa nou konfòme yo ak estanda NACE MR0175 / ISO 15156. Nou ofri tou de opsyon tiyo san pwoblèm ak soude; pou liy transmisyon presyon ki wo-, tiyo san pwoblèm yo anjeneral chwa ki pi pito, tandiske tiyo soude yo chwazi pou aplikasyon gwo-dyamèt.

UNS S32205 asye pur tiyo kriyojenik gen 22-23% Cr, 4.5-6.5% Ni, 3.0-3.5% Mo, ak 0.14-0.20% N. PREN yo (Pitting Resistance Ekivalan Nimewo) tipikman depase 35, asire aplikasyon an sekirite nan anviwònman asid idwojèn (H₂).

Tiyo wonn asye pur UNS S32205 tipikman reyalize yon enèji enpak ki pi gran pase oswa egal a 100 J nan tanperati kriyojenik -46 degre. Anplis de sa, yon nivo dite HRC mwens pase oswa egal a 28 jeneralman obligatwa pou anpeche fann estrès silfid (SSC) nan anviwònman ki gen H₂S, kidonk asire ke entegrite estriktirèl konsève menm nan kondisyon ekstrèm.



UNS S32205 asye pur spesifikasyon tiyo san pwoblèm

Espesifikasyon tiyo	ASTM A790 / ASME SA 790
Estanda tiyo	DIN, JIS, ASTM, EN, GB, AISI, ASME
Epesè tiyo	0.3mm - 50mm
Dyamèt ekstèn tiyo san pwoblèm	6.00 mm OD jiska 250 mm OD, gwosè jiska 12" NB
Orè tiyo	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
Tiyo & Tib Fen	Plain Fen, Bizote Fen, Treaded tiyo.



Konpozisyon chimik ASTM A790 S32205 tiyo

Klas	C Mwens pase oswa egal a	Mn Less than or equal to	P Mwens pase oswa egal a	S Mwens pase oswa egal a	Si mwens pase oswa egal a	Ni	Kr	Mo	N	Cu
S32205	0.03	2.00	0.03	0.02	1.00	4.5–6.5	22.0–23.0	3.0–3.5	0.14–0.20	–



Pwopriyete mekanik duplex 2205 ss tiyo san pwoblèm

Pwopriyete mekanik	Tensile, min, ksi[MPa]	Sede, min, ksi[MPa]	Elongasyon, % (min)	Dite, HB (max)
S32205	95 [655]	65 [450]	25	290



ASTM A790 Gr UNS S32205 Tablo tolerans tiyo

O0.0D0.0 +/- POUS	Epesè MI POUS	O0.0D0.0 POUS
0.0025	Plis pase 0.0165 - 0.0220	3-1/2" - 5" incl0.0
0.0020	0.0083 - 0.0165
0.0010	Plis pase 0.0065 - 0.0134	1 - 1-1/2" incl0.0
0.0008	0.0025 - 0.0065
0.0010	Plis pase 0.0065 - 0.0134	1/2" - 1" enkli0.0
0.0005	0.0025 - 0.0065
0.0013	Plis pase 0.0065 - 0.0109	2" - 2-1/2" enkli0.0
0.0012	0.0032 - 0.0065
0.0014	Plis pase 0.0109 - 0.0165
0.0011	Plis pase 0.0049 - 0.0083	1-1/2" - 2" incl0.0
0.0010	0.0025 - 0.0049
0.0012	Plis pase 0.0083 - 0.0148
0.0020	Plis pase 0.0165 - 0.0220	2-1/2" - 3-1/2" incl0.0
0.0014	0.0032 - 0.0165





ASTM A790 UNS S32205 Tablo pwa tiyo

NPS	Epesè miray la		Dyamèt Deyò		Pwa		Pwa
	pous	milimèt	pous	milimèt	kg/Mtr	Orè	Lb/pye
1/2″	0.0109	2.0769	0.0840	21	1.0268	40 STD	0.0851
	0.0147	3.0734			1.0621	80 STD	1.0088
3/4″	0.0113	2.0870	1.0050	27	1.0684	40 STD	1.0131
	0.0154	3.0912			2.0195	80 STD	1.0474
1″	0.0133	3.0378	1.0315	33	2.0501	40 STD	1.0679
	0.0179	4.0547			3.0325	80 STD	2.0172
1 1/4″	0.0140	3.0556	1.0660	42	3.0385	40 STD	2.0273
	0.0191	4.0851			4.0464	80 STD	2.0997
1 1/2″	0.0145	3.0683	1.0900	48	4.0048	40 STD	2.0718
	0.0200	5.0080			5.0409	80 STD	3.0361



Tretman chalè nan duplex klas S32205 dwat -Couture soude tiyo

Pwosesis	Valè
Tanperati Recuit degre F [ degre ]	1870 a 2010 [1020 a 1100]
Trempe	Refwadisman rapid nan dlo oswa lè



DIN 1.4462 Tablo Evalyasyon Presyon Tiyo ak Tib

ASTM A790 UNS S32205 tiyo OD (nan.)	Epesè miray ASTM A790 UNS S32205 Tiyo (pous)
	0.028	0.035	0.083	0.049	0.065	0.095	0.109	0.120
	Presyon travay (psig)
1/8	7900	10100
1/4	3700	4800		7000	9500
5/16		3700		5400	7300
3/8		3100		4400	6100
1/2		2300		3200	4400
3/4			4000	2200	3000	4600
1			2900		2200	3400	3900	4300



Tès ki pa-destriktif (NDT)

Tiyo lwil oliv ak gaz anjeneral opere anba presyon ki wo; an konsekans, menm domaj nan mwendr ka mennen nan yon aksidan katastwofik.
UT (Tès Ultrasonic): Enspekte enteryè miray tiyo a pou prezans laminasyon oswa fant.
ET (Eddy Current Testing): Enspekte pou domaj sifas yo.
Tès idrostatik: Yon pwosedi obligatwa, anjeneral ki fèt nan nivo presyon ki pi wo pase sa yo itilize pou kanalizasyon endistriyèl estanda.

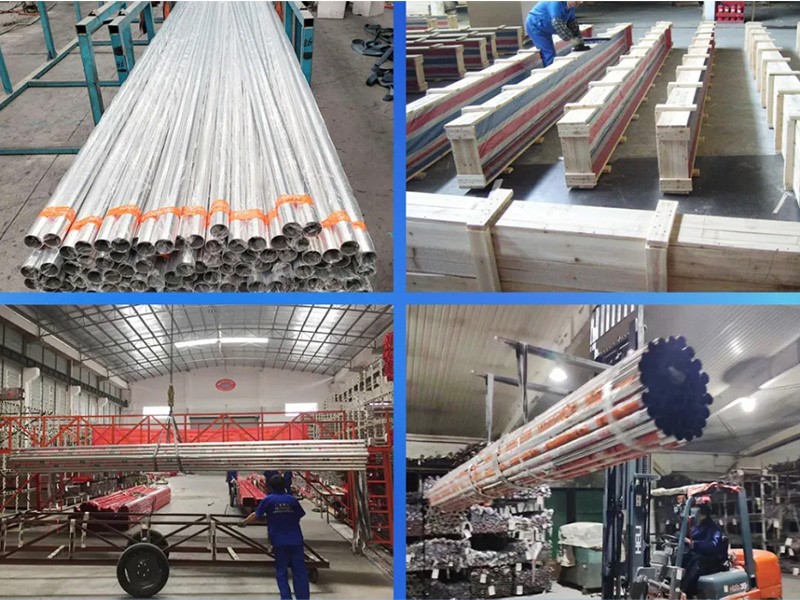

"Tout tiyo S32205 yo okipe sèlman ak fistibal nayilonn ak pa-ansman twal gaz pou elimine risk pou kontaminasyon asye kabòn, asire pèfòmans alontèm-materyèl la nan anviwònman sèvis tounen."

FAQ

K: Ki diferans ki genyen ant S31803 ak S32205?
A: Pandan ke yo souvan itilize entèrchanjabl, S32205 se yon vèsyon modènize nan S31803. S32205 gen pi wo nivo minimòm Kwòm (22%), Molybdène (3.0%), ak Azòt (0.14%), ki asire pi bon rezistans korozyon ak yon valè PREN ki pi wo (tipikman pi gwo pase oswa egal a 35). Ki pi modèn

pwojè yo presize S32205 pou asire maksimòm fyab.



K: Èske yo ka itilize tiyo S32205 nan anviwònman ki ba -tanperati?
A: Wi, S32205 gen bon rezistans nan tanperati anba -zewo. Nou fè tès Charpy V-Notch enpak nan -40 degre oswa -46 degre pou chak egzijans pwojè pou asire tiyo yo pa soufri nan echèk frajil nan klima frèt oswa aplikasyon lanmè.
